产品介绍：

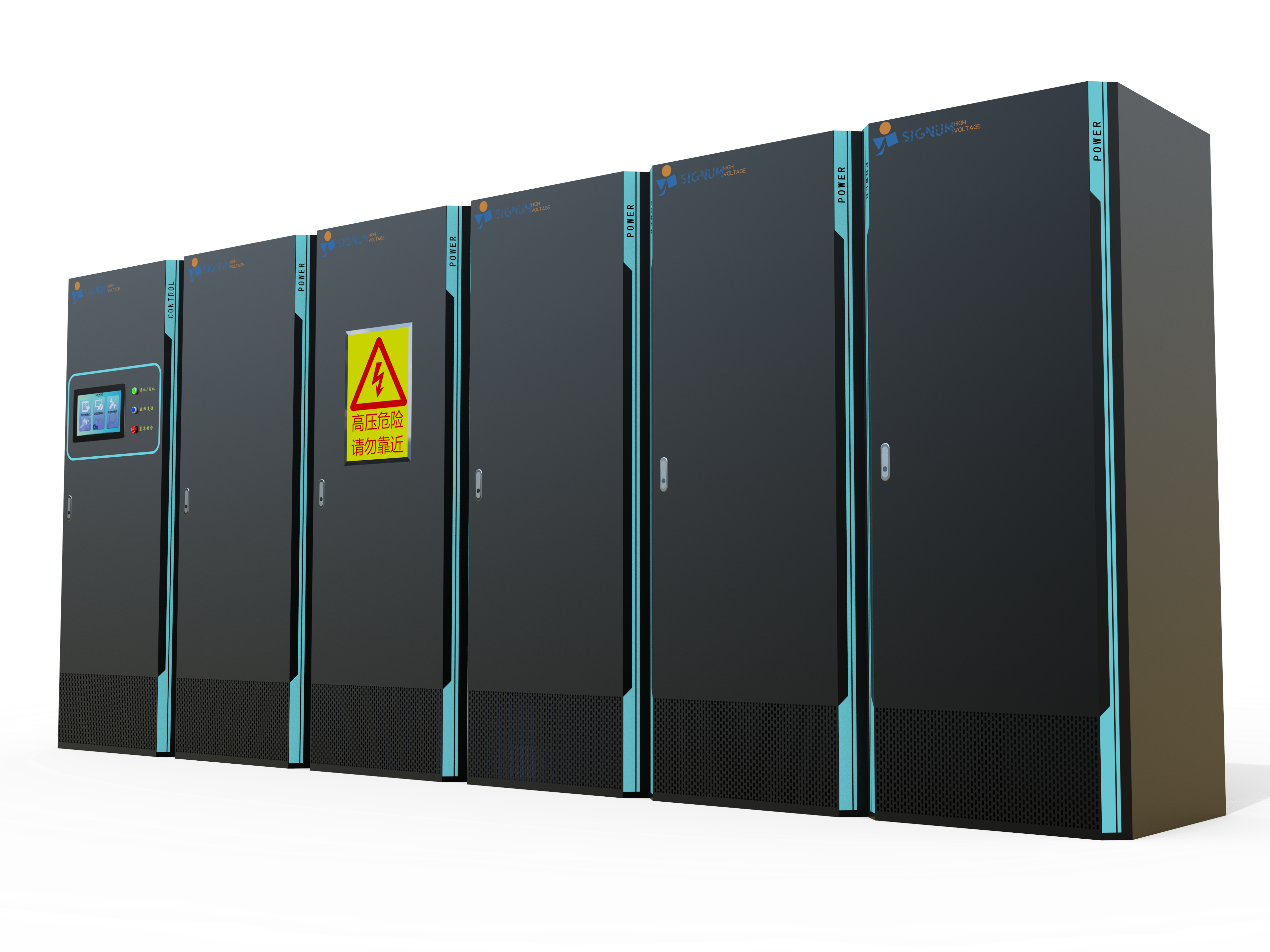

本大电流脉冲电流源面向核聚变等离子体实验装置，可输出幅值、上升沿、脉宽可调的大电流脉冲，用于磁体励磁、等离子体约束与驱动。电源回路低电感设计，脉冲同步精度高，电流波形可控，具备过流、短路、故障快速保护能力，支持外部触发同步与上位机远程控制，可适应强电磁干扰试验现场，适配科研实验平台，支持根据聚变装置工况开展非标定制开发，产品采用模块化设计，可根据客户实际需求定制不同电流源等级及关键参数，灵活适配各类脉冲功率应用场景。

应用行业：

该大电流脉冲电流源主要面向核聚变科研装置、等离子体物理研究院所及大科学工程平台，用于磁体励磁、等离子体约束相关试验。同时服务高校物理实验室开展磁流体、脉冲电磁相关研究，可配套科研测试系统集成，满足聚变方向预研试验与相关电磁机理研究的供电需求。

产品案例参数：

（一）起弧电源参数

1、恒压电源；

2、输入特性：AC380V/50Hz 三相四线；

3、输出特性（负载等效内阻约）：

输出直流电压：DC50～1000V；

输出最大脉冲电流：15kA；

负载等效内阻：≤35mΩ；

输出脉冲周期：不少于 10min，周期设定值分辨率 1s，连续可调；

输出脉宽：1.5ms，类馒头波，半高宽不小于 750uS； 储能充电时间：不大于 1min；

功率因数：不小于 0.9；

稳压精度：≤1%；

控制精度：优于 1%；

4、数控功能，光纤通讯+支持 MODBUS-RTU 通讯协议。

（二）一级加速电源

1、恒压电源；

2、输入特性：AC380V/50Hz 三相四线；

3、输出特性

输出直流电压：DC50～500V；

输出最大脉冲电流：10kA；

负载等效内阻：≤40mΩ ；

输出脉冲周期：不少于 10min，周期设定值分辨率 1s，连续可调；

输出脉宽：1.5ms，类馒头波，半高宽不小于 750uS； 储能充电时间：不大于 1min；

功率因数：不小于 0.9；

稳压精度：≤1%；

控制精度：优于 1%;

4、数控功能，光纤通讯+支持 MODBUS-RTU 通讯协议。

（三）二级加速电源

1、恒压电源；

2、输入特性：AC380V/50Hz 三相四线；

3、输出特性（负载等效内阻约）：

输出直流电压：DC50～1000V；

输出最大脉冲电流：15kA；

负载等效内阻：≤35mΩ ；

输出脉冲周期：不少于 10min，周期设定值分辨率 1s，连续可调；

输出脉宽：1.5ms，类馒头波，半高宽不小于 750uS； 储能充电时间：不大于 1min；

功率因数：不小于 0.9；

稳压精度：≤1%；

控制精度：优于 1%;

4、数控功能，光纤通讯+支持 MODBUS-RTU 通讯协议。

（四）三级加速电源

1、恒压电源

2、输入特性：AC380V/50Hz 三相四线；

3、输出特性（负载等效内阻约）：

输出直流电压：DC50～2500V；

输出最大脉冲电流：30kA；

负载等效内阻：≤60mΩ

输出脉冲周期：不少于 10min，周期设定值分辨率 1s，连续可调；

输出脉宽：1.5ms，类馒头波，半高宽不小于 750uS； 储能充电时间：不大于 1min；

功率因数：不小于 0.9；

稳压精度：≤1%；

控制精度：优于 1%;

4、数控功能，光纤通讯+支持 MODBUS-RTU 通讯协议。

（五）变径线圈励磁电

1、输入条件：AC380V/50Hz 三相四线制

2、输出特性：

脉冲电压：0-1kV 连续可调，电压设定分辨率 1V；

脉冲电流：≤15kA;

脉冲周期：不小于 20 分钟；

脉冲宽度：≤7ms，有扩展至 10mS 的能力；

脉冲上升/下降时间：2ms；

3、负载特性： 磁场线圈负载

电感量：不大于 80uH；

内阻：不大于 10mΩ;

4、电源控制： 数控+程控；本地触控屏集中控制，远程上位机控制。

（六）脉冲线圈励磁电源

1、恒压电源；

2、输入特性：AC380V/50Hz 三相四线；

3、输出特性

输出直流电压：DC0-6000V；

输出最大脉冲电流：40kA； ；

输出脉宽：20ms，类馒头波；

储能充电时间：不大于 10min；

稳压精度：≤1%；

控制精度：优于 1%;

4、数控功能，光纤通讯+支持 MODBUS-RTU 通讯协议。
